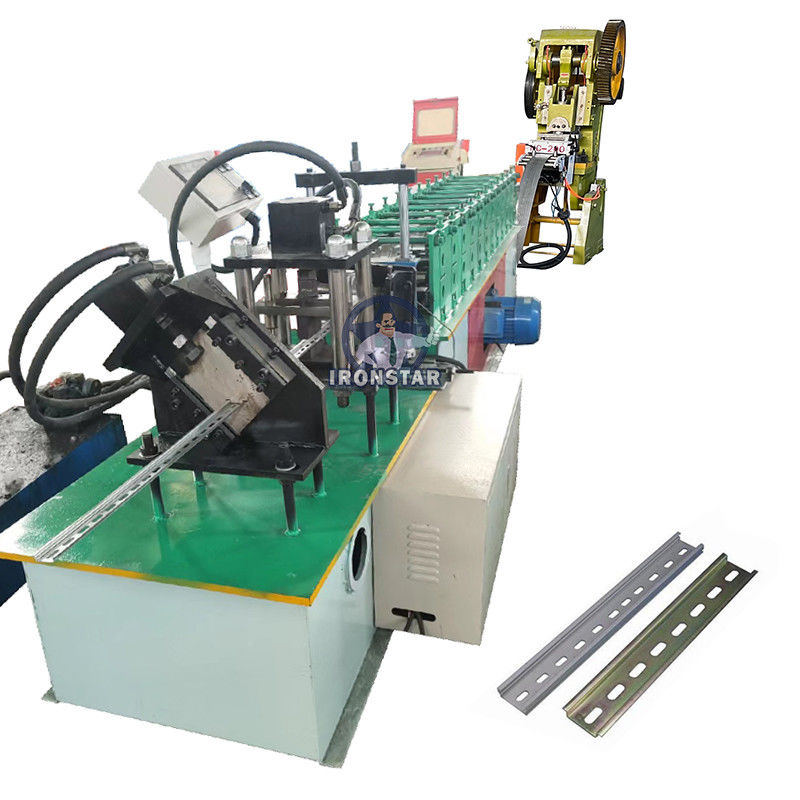

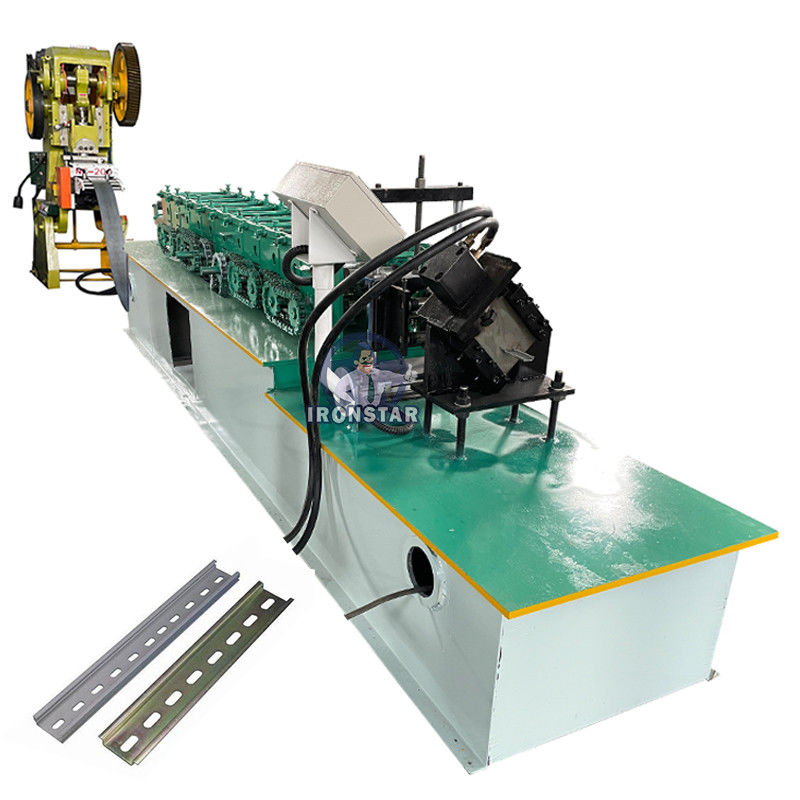

Maszyna do formowania rolek na szynę DIN
Opis
Maszyna do formowania rolek na szynę DIN |Maszyna do formowania rolek kanałowych |Maszyna do formowania rolek na szynę DIN |Maszyna do produkcji szyn DIN
Maszyna do formowania prowadnic DIN produkuje prowadnice DIN do szaf elektrycznych, szeroko stosowane do instalowania wyłączników automatycznych i przemysłowych urządzeń sterujących w ramie sprzętu.Obrabialne materiały to zwykle stal ocynkowana, aluminium, stal nierdzewna itp., A grubość blachy wynosi 1-1,5 mm.

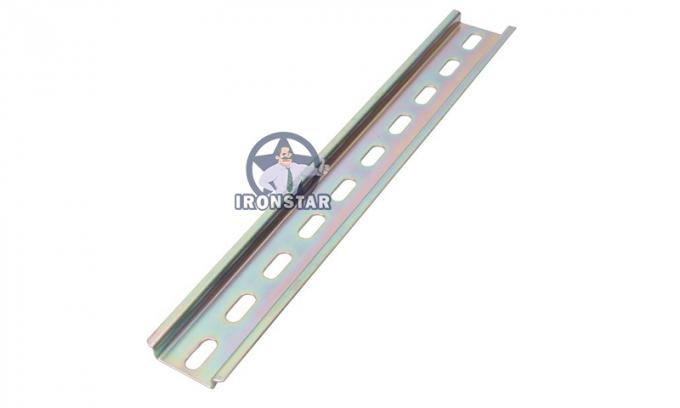

Prowadnica DIN to standardowa metalowa prowadnica szeroko stosowana do instalowania wyłączników automatycznych i przemysłowych urządzeń sterujących.
Wewnątrz stojaka na sprzęt.Produkty te zwykle zawierają walcowane na zimno blachy ze stali węglowej z galwanizowaną lub chromowaną obróbką jasnej powierzchni.
Standardowe szyny DIN mają 35 mm (7,5 mm i 15 mm głębokości), 32 mm i 15 mm szerokości oraz zapewniają długości 1 m (3 mm ") i 2 m (6 mm").
Przepływ pracy maszyny do formowania rolek na szynę DIN
Decoiler-roll forming machine-sterownik PLC-hydrauliczny nóż-Run out table
|
NIE |
Rodzaj |
Specyfikacja | |
|
1 |
Surowiec | Rodzaj | Stal galwanizowana |
| Szerokość karmienia | Jako rysunek klienta | ||
| Grubość | 0,3-0,6 mm | ||
|
2 |
Odwijak | Operacja | podręcznik |
| Udźwig wagi | 3 tony | ||
|
3 |

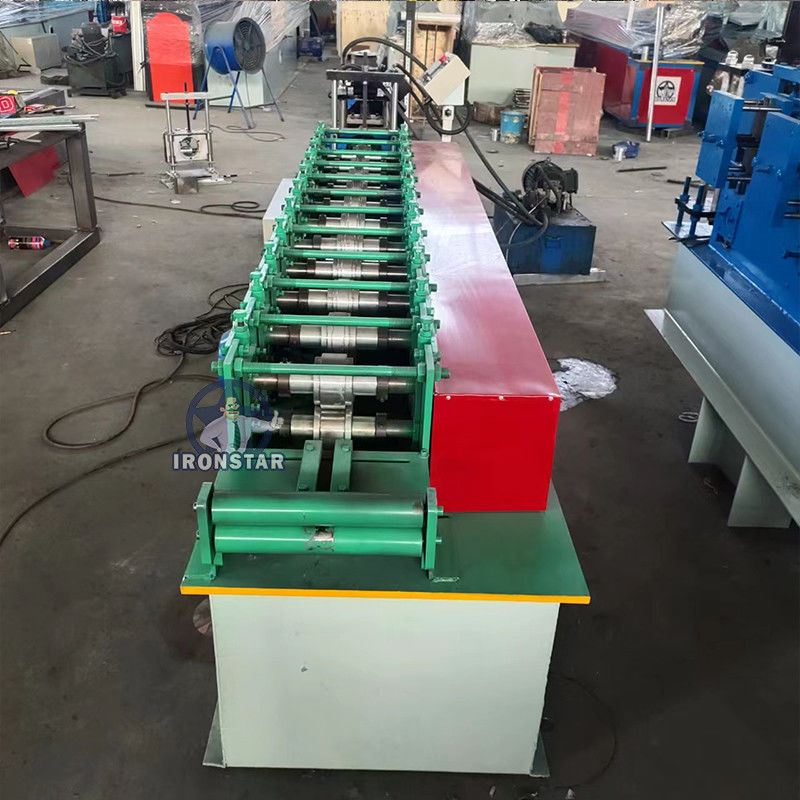

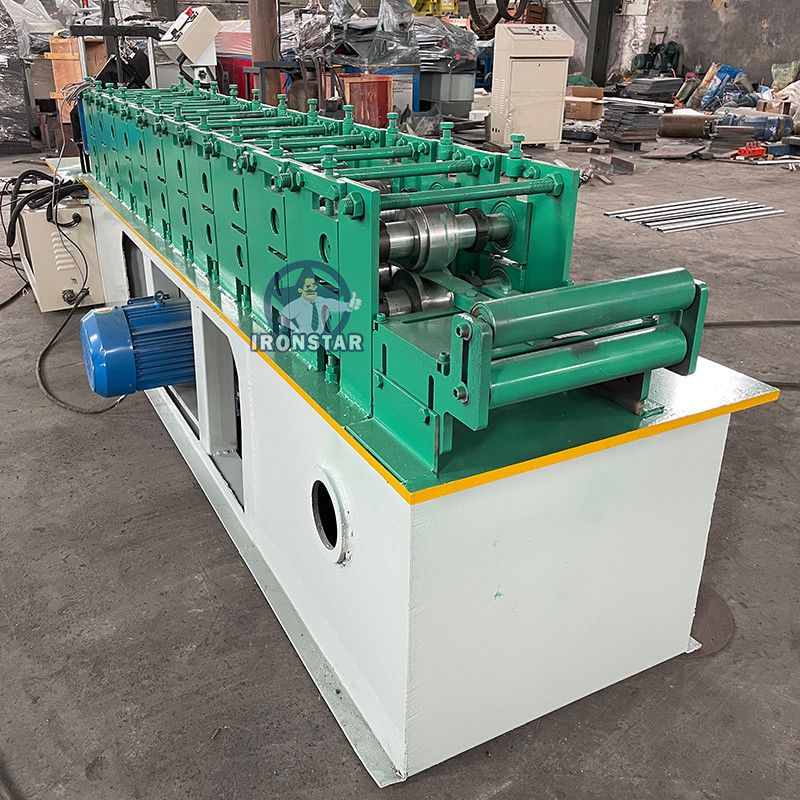

Główny korpus | Stacja rolkowa | 10 rzędów |
| Średnica wału | 55 mm | ||
| Materiał wału | 45 # z chromem 0,05 mm | ||
| Materiał rolki | 45 # z chromem 0,05 mm | ||
| Ramka | Spawanie blachy stalowej | ||
| Grubość ramy | 16 mm | ||
| Rozmiar maszyny | Około 4,2 * 0,8 * 1 m | ||
| Ciężar maszyny | Około 1,5 tony | ||
| Kolor maszyny | Zgodnie z potrzebami klienta | ||
| Operacja | Hydrauliczny automat | ||
| Prędkość robocza | Zwykła prędkość 30-50 m/min | ||
| 4 | Nóż | Twardość | 50-65 HRC |
| Tolerancja cięcia | ± 1 mm | ||
| Materiał | Kr 12 | ||
| Działać | Cięcie hydrauliczne | ||
| 5 | Moc | Sposób jazdy | Łańcuch 1 cal |
| Głównym silnikiem | 4 KW | ||
| Silnik pompy do noża | 3 KW | ||
| Napięcie | 380V/50HZ, 3 fazy lub na życzenie klienta | ||
|
6 |
Skrzynka kontrolna | Elektryczne pudełko | Układ sterowania PLC, wynalazca |
| Ekran | Dotykowy ekran | ||
| Marka PLC | Delta wyprodukowana na Tajwanie | ||
| Marka falownika | Delta wyprodukowana na Tajwanie lub SAJ | ||
| Język | Chiński i angielski lub na życzenie klienta | ||
| 7 | układarka | Operacja | podręcznik |
| Długość | 2-3m | ||
Służy do stania i rozwijania stalowej cewki, aby zapewnić ich stabilną pracę
Ładowność: 3 tony
Rozmiar wewnętrzny cewki: 470-530 mm
Rodzaj pracy: Obsługa ręczna
Kolor: Zgodnie z życzeniem klienta
Materiał rolki: stal 45 # z chromem 0,05 mm
polerowanie powierzchni walców, powlekanie twarde
Polerowana powierzchnia i obróbka cieplna w kierunku form mogą sprawić, że powierzchnia płyty formującej będzie gładka i niełatwa do oznaczenia podczas stemplowania
Przyjmuje napęd hydrauliczny i automatyczną lokalizację, aby określić wymiar i wyciąć docelowe produkty.
Materiał ostrzy: Cr12, hartowanie
Włóż surowiec (blachę stalową) przez plażę do produkcji i przetwarzania
Może zagwarantować, że cewka pójdzie prosto, a produkty wyjściowe będą schludne, równoległe
System sterowania PLC DETAL
Długość elementu docelowego jest regulowana i cyfrowa
Działają dwa tryby: automatyczny i ręczny
Naciśnięcie przycisku i dotyk ekranu działają, łatwa obsługa
Język: chiński i angielski lub jako potrzeba klienta
Olej hydrauliczny do zbiornika oleju hydraulicznego
Silnik pompy napędza pracę przecinarki
Moc silnika: 3KW
Olej hydrauliczny: 46# Olej
dodaj pojemność: olej dodaj 3/4 pojemności skrzyni
Ciśnienie oleju: 8-10 MPa
Długość: Pospolita 2-3 m
Obsługa: praca ręczna
Służy do zbierania gotowych elementów
Rolka podtrzymująca do przenoszenia elementów
Łatwy do zabrania panelu przez wózki widłowe
1).Sposób pakowania: Nude, sprzedawca powinien zagwarantować, że sprzęt będzie odporny na wilgoć, korozję i nie ulegnie uszkodzeniu podczas transportu.
2).Termin płatności: 30% całkowitej wartości zamówienia zapłaconej przez T / T, ostatnie 70% zapłacone przez T / T po kontroli kupującego w fabryce sprzedawcy przed dostawą.
3).Czas dostawy: Sprzedawca gwarantuje, że sprzęt będzie gotowy do wysyłki w ciągu40 dni roboczychpo otrzymaniu wpłaty od kupującego.
4).Usługa: W razie potrzeby możemy wysłać technika do Twojego kraju, aby naprawił maszynę.Kupujący musi pokryć wszystkie koszty, w tym: wizę, bilety w obie strony, zakwaterowanie, wynagrodzenie w wysokości 120 USD dziennie.
5).Gwarancja:36 miesięcyPodczas gwarancji wymienne części są bezpłatne, ale kupujący muszą zapłacić za opłatę za wysyłkę.
6).Opakowanie: Jedno kompletne wyposażenie wymaga aKontener 20 stóptrzymać.
