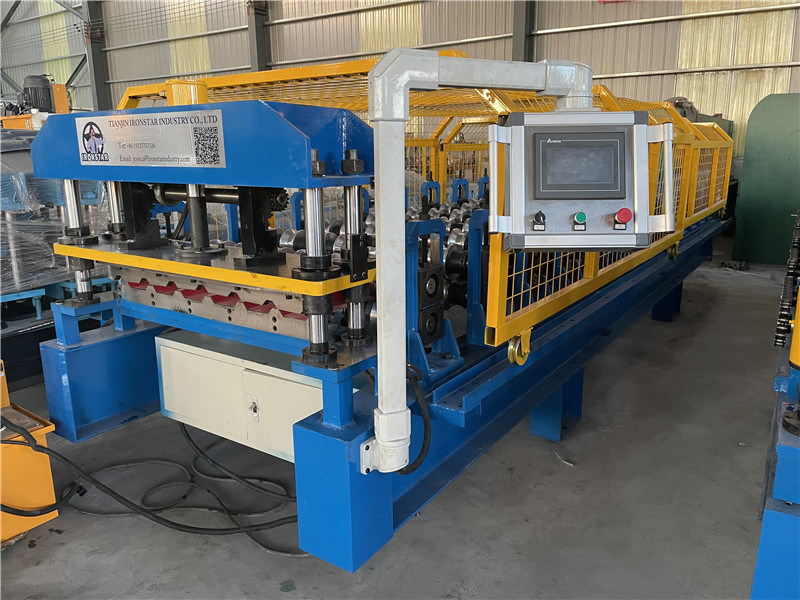

Zautomatyzowana maszyna do formowania rolek paneli dachowych typu U z blachy metalowej 0,3-0,8 mm dla Ameryki
Maszyna do formowania rolek paneli dachowych typu U

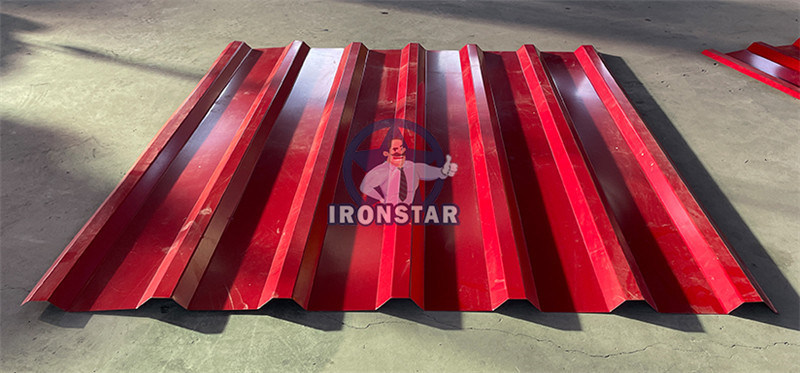

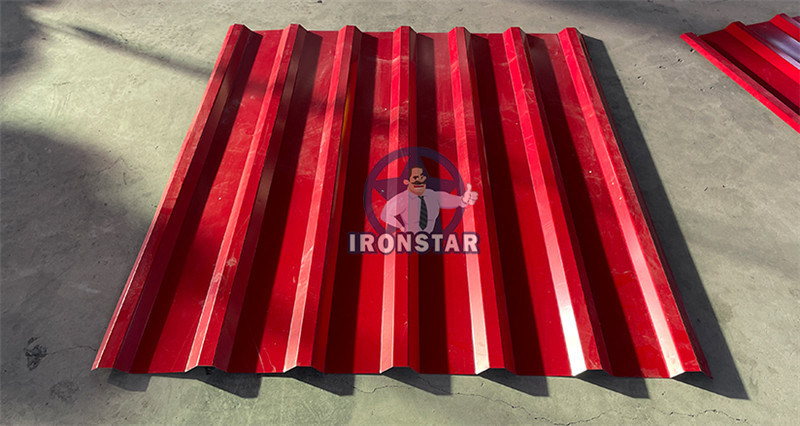

Maszyna do formowania rolek paneli typu U jest używana głównie w Ameryce, grubość walcowania od 0,3-0,6 mm, materiał PPGI (stal galwanizowana wstępnie malowana). Niektórzy klienci proszą o wykonanie paneli PBU i U na jednej maszynie, jest to możliwe. Produkujemy tę maszynę do produkcji dwóch rysunków dla klienta.
Maszyna do formowania rolek paneli typu U | maszyna do blachy dachowej typu U | maszyny do paneli typu U
Przebieg pracy maszyny do formowania rolek blachy dachowej trapezowej
Rozwijak-maszyna do formowania rolek-skrzynka sterowania PLC-nożyce hydrauliczne-stół odbiorczy
|
NIE |
Typ |
Specyfikacja | |
|
1 |
Surowiec | Typ | PPGI |
| Szerokość podawania | Zgodnie z rysunkiem klienta | ||
| Grubość | 0,3-0,6 mm | ||
|
2 |
Rozwijak | Obsługa | Ręczna |
| Nośność | 5 ton | ||
|
3 |

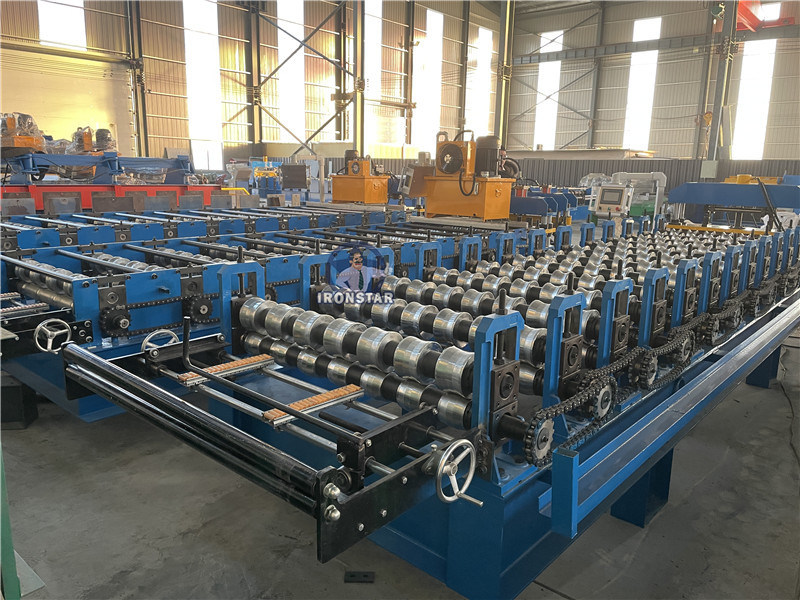

Główny korpus | Stacja rolek | 11-13 rzędów |
| Średnica wału | 70 mm | ||
| Materiał wału | 45# z 0,05 mm chromu | ||
| Materiał rolek | 45# z 0,05 mm chromu | ||
| Rama | Profil C 360 mm | ||
| Grubość ramy | 16 mm | ||
| Rozmiar maszyny | Około 5,8*1*1,5 m | ||
| Waga maszyny | Około 4 ton | ||
| Kolor maszyny | Według potrzeb klienta | ||
| Obsługa | Automatyczna hydrauliczna | ||
| Prędkość robocza | Prędkość standardowa 8-20 m/min | ||
| 4 | Nożyce | Twardość | 50-65 HRC |
| Tolerancja cięcia | ± 1 mm | ||
| Materiał | Cr 12 | ||
| Obsługa | Cięcie hydrauliczne | ||
| 5 | Moc | Sposób napędu | Łańcuch 1 cal |
| Silnik główny | 4 KW | ||
| Silnik pompy do nożyc | 3 KW | ||
| Napięcie | 380V/50HZ, 3 fazy lub zgodnie z życzeniem klienta | ||
|
6 |
Skrzynka sterowania | Skrzynka elektryczna | System sterowania PLC, falownik |
| Ekran | Ekran dotykowy | ||
| Marka PLC | Delta, wyprodukowano na Tajwanie | ||
| Marka falownika | Delta, wyprodukowano na Tajwanie lub SAJ | ||
| Język | Chiński i angielski lub zgodnie z życzeniem klienta | ||
| 7 | Stojak | Obsługa | Ręczna |
| Długość | 2-3 m | ||
Służy do ustawiania zwoju stali i rozwijania, zapewniając stabilną pracę
Nośność: 5 ton
Rozmiar wewnętrzny zwoju: 470-530 mm
Typ pracy: Obsługa ręczna
Kolor: Zgodnie z życzeniem klienta
Materiał rolek: stal 45# z 0,05 mm chromu
powierzchnie rolek polerowane, hartowane
Polerowana powierzchnia i obróbka cieplna form mogą zapewnić gładką powierzchnię płyty formującej i niełatwe do zarysowania podczas tłoczenia
Przyjmuje napęd hydrauliczny i automatyczne pozycjonowanie w celu określenia wymiarów i cięcia docelowych produktów.
Materiał ostrzy: Cr12, obróbka hartowania
Wprowadź surowiec (płytę stalową) przez stół do produkcji i przetwarzania
Może zapewnić prostoliniowość zwoju i schludne, równoległe produkty końcowe
System sterowania PLC DETAL
Długość elementu docelowego jest regulowana i cyfrowa
Dwa tryby pracy: automatyczny i ręczny
Obsługa przyciskami i ekranem dotykowym, łatwa obsługa
Język: Chiński i angielski lub zgodnie z życzeniem klienta
Olej hydrauliczny do zbiornika oleju hydraulicznego
Silnik pompy napędza nożyce
Moc silnika: 3KW
Olej hydrauliczny: olej 46#
pojemność dodawania: olej do 3/4 pojemności zbiornika
Ciśnienie oleju: 8-10 MPa
Długość: Standardowa 2-3 m
Obsługa: Praca ręczna
Służy do zbierania gotowych elementów
Wspornik rolek do przenoszenia elementów
Łatwe do odebrania paneli przez wózki widłowe
1). Metoda pakowania: Nago, sprzedający powinien zagwarantować, że sprzęt będzie odporny na wilgoć, korozję i nie ulegnie uszkodzeniu podczas transportu.
2). Termin płatności: 30% całkowitej wartości umowy płatne przelewem T/T, pozostałe 70% płatne przelewem T/T po inspekcji przez kupującego w fabryce sprzedającego przed dostawą.
3). Czas dostawy: Sprzedający gwarantuje, że sprzęt będzie gotowy do wysyłki w ciągu40 dni roboczych po otrzymaniu zaliczki od kupującego.
4). Serwis: Możemy wysłać technika do Twojego kraju w celu naprawy maszyny, jeśli tego potrzebujesz. Kupujący musi pokryć wszystkie koszty, w tym: wizę, bilety lotnicze w obie strony, zakwaterowanie, wynagrodzenie w wysokości 120 USD dziennie.
5). Gwarancja: 36 miesięcy W okresie gwarancji części zamienne są bezpłatne, ale kupujący musi pokryć koszty wysyłki.
6). Opakowanie: Jedno kompletne urządzenie wymagakontenera 20-stopowego do pomieszczenia.
